重錘形圧力天びん(液体圧力)

K型

K型

1MPa 2MPa 3.5MPa 5MPa 10MPa 用


K型重錘型圧力標準器は、圧力計及び各種圧力センサの校正用圧力標準器です。

本器は携帯用として使用出来、本体及び重錘がそれぞれ格納箱に収納されています。

低圧における実用標準器として多方面で使用されている製品です。

カタログダウンロード

K型(水圧)

K型(水圧)

1 MPa 2 MPa 3.5 MPa 5 MPa 用


K型水圧用重錘型圧力標準器は油圧用と同様に低圧における圧力計及び各種圧力センサの校正用圧力標準器として開発されました。本器は、携帯用として使用でき、本体及び重錘はそれぞれ格納箱に収納できます。直接純水を使用しますので、禁油圧力計等にお奨めする製品です。

カタログダウンロード

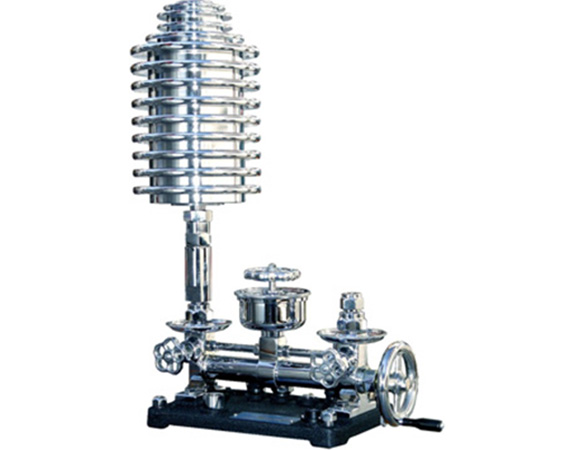

M型


M型

5 MPa 10 MPa 15 MPa 用


M型重錘型圧力標準器は、重錘を用いて油圧で圧力計及び各種圧力センサの校正用標準器です。

圧力の測定操作は安全かつスムーズに操作できバランスの取れた製品です。

この優れた製品も独特な洗練された加工技術と豊富な経験をもとに設計されたもので中圧における実用標準器として安定した圧力測定にご使用いただける製品です。

カタログダウンロード


T型(生産中止器種)

T型

20 MPa 30 MPa 用


T型重錘型圧力標準器は、卓上式で30MPaまでの中高圧における圧力計及び各種圧力センサの校正用標準器です。重錘を用いて油圧による加圧操作もシンプルで使いやすく中高圧における実用標準器として安定した圧力測定にご使用いただける製品です。

カタログダウンロード


T3型(生産中止器種)


T3型

30 MPa 40 MPa 50 MPa 用


T3型重錘型圧力標準器は、卓上式で50MPaまでの高圧における圧力計及び各種圧力センサの校正用標準器です。重錘を用いて油圧による加圧操作もシンプルで使いやすく高圧における実用標準器として安定した圧力測定にご使用いただける製品です。

カタログダウンロード

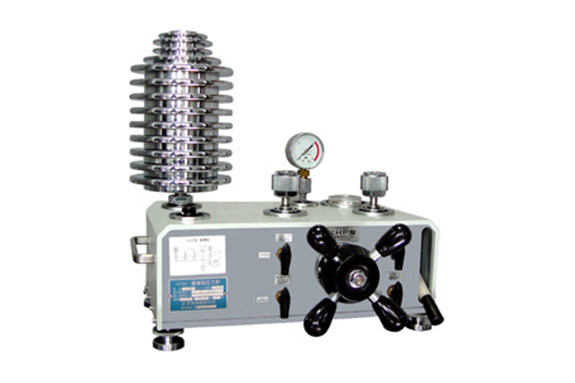

KHP型


KHP型

3.5 MPa 5 MPa 10 MPa 15 MPa 用


KHP型重錘型圧力標準器は、最小限界圧力圧力計0.05MPaより最大限界圧力15MPaまでの校正用標準器で3.5MPa用、5MPa用、10MPa用、15MPa用の4種類があります。

重錘を用いて油圧により軽い加圧操作で圧力測定が出来、当社高圧用予圧ポンプ内蔵型シリーズと同様の装備も充実しております。作業性においてもモニター圧力計及びゲージ取付口2箇所設置、予圧ポンプ内蔵などの装備をしたことにより容量の多い場合など作業の短縮が出来ます。又、油圧測定によりゲージ取付、取外し作業時に起こる油ダレなどを考慮して、1箇所に油が溜まり廃油出来るようオイルブリードタンクなども設置しました。

この優れた製品も独特な洗練された加工技術と豊富な経験をもとに設計されたもので、低圧における圧力基準器として各種圧力計及び圧力センサーの校正用に最も信頼のおける製品です。

カタログダウンロード

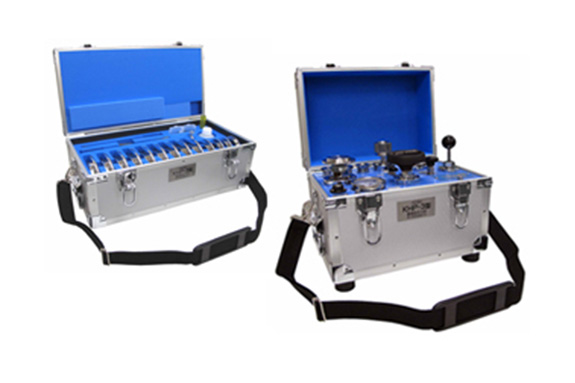

KHP-3型(生産中止器種)

KHP-3型

1MPa 2MPa 3.5MPa 5MPa 用


KHP-3型重錘型圧力標準器は低圧における低圧計及び各種圧カセンサの校正用圧力標準器です。本器は携帯用として開発され、本体はジェラルミン格納箱に設置しています。また、予圧ポンプの内臓やモニタ圧力計の設置などにより作業効率も優れています。

重錘も格納箱に収納でき現場での使用に対して手軽に低圧用計器の校正が可能です。

カタログダウンロード

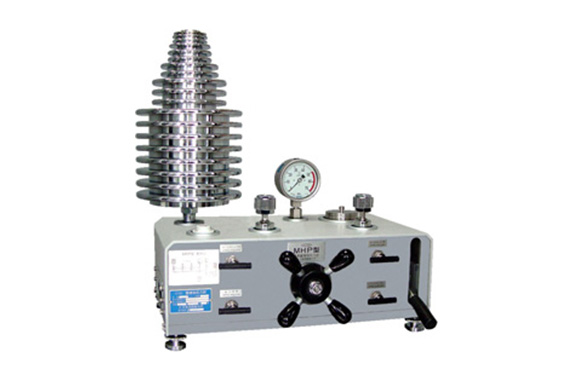

MHP型

MHP型

20 MPa 30 MPa 50 MPa  用


MHP型重錘型圧力標準器は、最小限界圧力圧力計 0.5 MPaより最大限界圧力 50 MPa までの校正用標準器で 20 MPa 用、 30 MPa 用、 50 MPa 用の3種類があります。

重錘を用いて油圧により軽い加圧操作で圧力測定が出来、予圧ポンプを内蔵したことにより容量の多い測定物などの作業が短縮出来ます。又、加圧及びバルブ操作もスムーズに出来る様、前面パネルに設置しました。安全性にも考慮して配管及び継手、主要部品にはすべてステンレスを用いています。

この優れた製品も独特な洗練された加工技術と豊富な経験をもとに設計されたもので、中圧における圧力標準器として各種圧力計及び圧力センサーの校正用に最も信頼のおける製品です。

カタログダウンロード

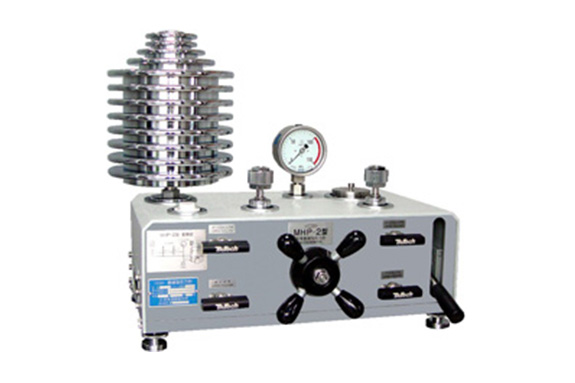

MHP-2型

MHP-2型

100 MPa  用


MHP-2型重錘型圧力標準器は、最小限界圧力 1 MPa から最大限界圧力 100 MPa までの基準器で重錘を用いて油圧により軽い加圧操作で圧力測定が出来、予圧ポンプを内蔵したことにより容量の多い測定物などの作業が短縮出来ます。

又、加圧及びバルブ操作もスムーズに出来る様、前面パネルに設置しました。安全性にも考慮して配管及び継手、主要部品にはすべてステンレスを用いています。この優れた製品も独特な洗練された加工技術と豊富な経験をもとに設計されたもので高圧における圧力標準器として各種圧力計及び圧力センサーの校正用に最も信頼のおける製品です。

カタログダウンロード

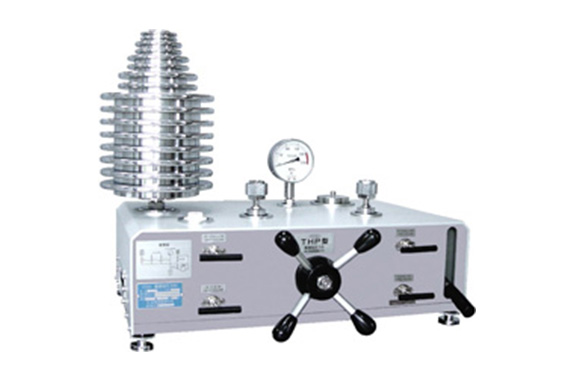

THP型(生産中止器種)

THP型

100 MPa 200 MPa  用


THP型重錘型圧力標準器は、最小限界圧力 2 MPa から最大限界圧力 200 MPa までの基準器で 100 MPa 用、 200 MPa用の2種類があります。

重錘を用いて油圧により軽い加圧操作で圧力測定が出来、予圧ポンプを内蔵したことにより容量の多い測定物などの作業が短縮出来ます。又、加圧及びバルブ操作もスムーズに出来る様、前面パネルに設置しました。安全性にも考慮して配管及び継手、主要部品にはすべてステンレスを用いています。

この優れた製品も独特な洗練された加工技術と豊富な経験をもとに設計されたもので、高圧における圧力標準器として各種圧力計及び圧力センサーの校正用に最も信頼のおける製品です。

カタログダウンロード

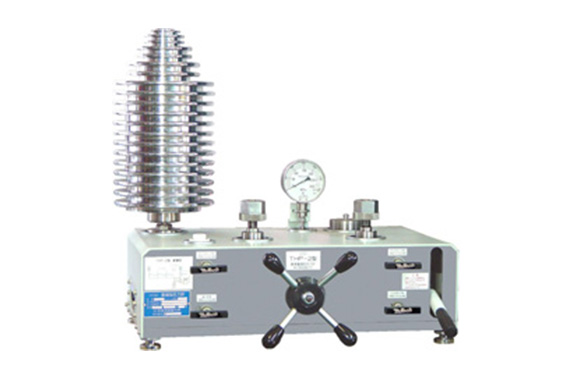

THP-2型(生産中止器種)

THP-2型

300MPa 用


THP-2型重錘型圧力標準器は高圧における圧力計及び各種圧力センサの校正用圧力標準器です。重錘を用いて油圧により軽い加圧操作で測定でき、予圧ポンプを内蔵していますので容量の多い測定器などの作業が短縮できます。また、加圧及びバルブ操作もスムーズにできる様に全面パネルに設置しました。安全性にも考慮して配管及び継手、主要部品にはステンレス材を使用しています。

カタログダウンロード

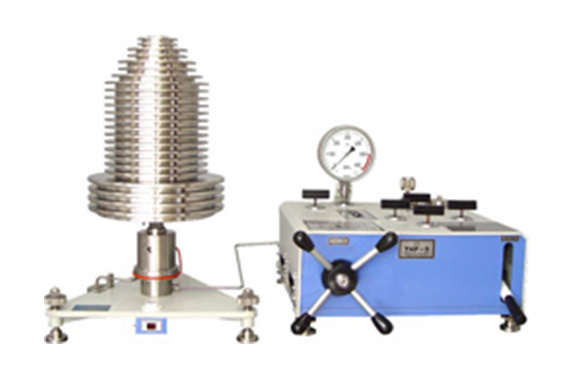

THP-5型

THP-5型

500MPa 用


THP-5型重錘型圧力標準器は超高圧における圧力計及び各種圧力センサの校正用圧力標準器です。重錘を用いて油圧により軽い加圧操作で測定でき、予圧ポンプを内蔵していますので容量の多い測定器などの作業が短縮できます。また、加圧及びバルブ操作もスムーズにできる様に上面パネルに設置しました。安全性にも考慮して配管及び継手、主要部品にはステンレス材を使用しています。

カタログダウンロード

HT-2型

HT-2型

10 MPa 50 MPa 100 MPa 用

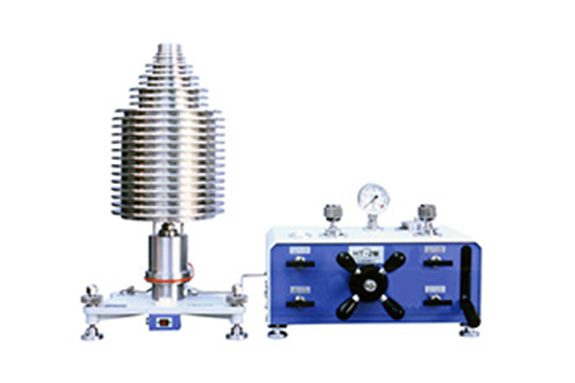

HT-2型高精度重錘型圧力標準器は、最大圧力が10MPa・50MPa・100MPaの3種類があり、油圧により高精度な標準圧力を発生します。主要なピストン・シリンダには超硬合金を使用していることにより耐摩耗性にすぐれ、圧力係数及び温度係数を最小に抑えて設計されています。重錘の回転もモータ駆動により安定した圧力を保持することができます。高精度の圧力標準器として重錘型圧力標準器及び高精度圧力センサ等の校正に最適な製品です。

カタログダウンロード
