その他関連機器

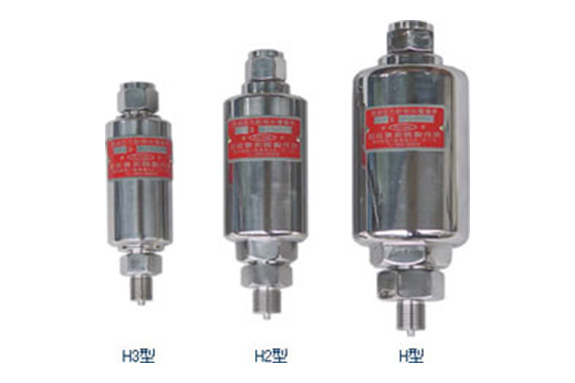

H3型・H2型・H型

H3型・H2型・H型

20 MPa 50 MPa 100 MPa  用


禁油圧力計用水槽接手は、禁油用(酸素用等)圧力計を水圧で検査、校正を行いたい場合に使用する為の油圧から水圧に変換出来る置換槽です。

重錘型圧力標準器側から加圧された油圧は、禁油圧力計用水槽接手の中で置換され水槽上部より水圧が発生します。

カタログダウンロード
禁油圧力計用水槽接手には、標準品として次の3種類があります。
H3型  最大使用圧力  20 MPa
H2型  最大使用圧力  50 MPa
H型    最大使用圧力  100 MPa
特注品として 200 Ma 用まで製作します。

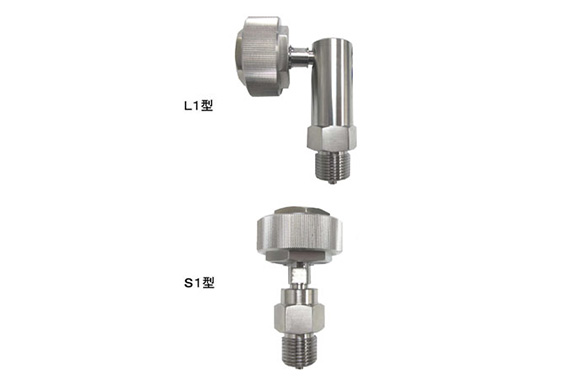

L1型・S1型

L1型・S1型

早締継手


L1、S1型早締継手は、圧力計等を重錘型圧力計や圧力調整器に取り付ける際に取付部が回転することにより、圧力計を取り付けることができ作業性の向上が可能です。

L1型は、JIS規格のDタイプにS1型は、JIS規格のA・Bタイプに使用できます。

材質は、使用する最大圧力または用途により真鍮製(メッキ仕上)・鉄製(メッキ仕上)・ステンレス製の3種類があります。

カタログダウンロード

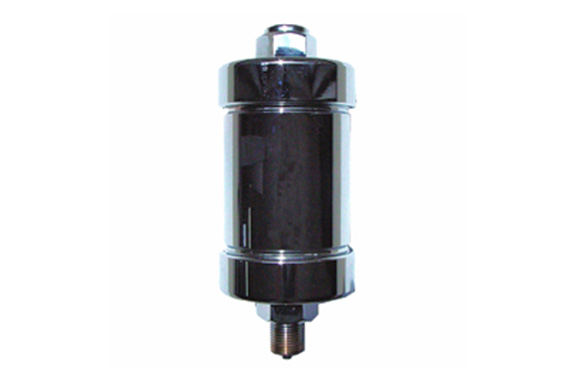

FS型

FS型

300 kPa


FS型オイルセパレーターは、気体圧力で圧力計を検査、校正を行いたい場合に圧力計内に油などの液体が混入している際、圧力計と圧力コントローラー等の間に接続して、不純物をセパレーター内に溜めて除去することができます。タンクの上部及び下部はOリングによりシールしており簡単に内部の清掃ができる構造になっています。

カタログダウンロード

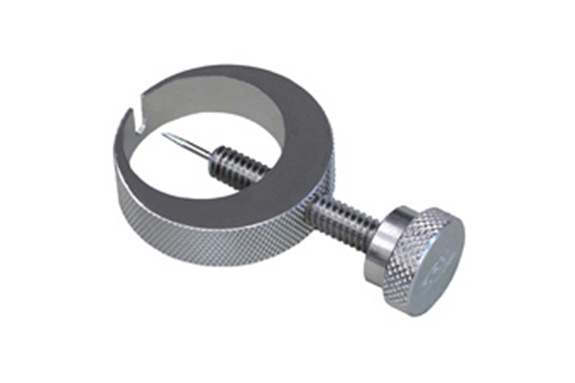

針抜き

針抜き

圧力計用針抜き


ブルドン管圧力計の指針を外すための専用治具です。ローレット加工をしているので手触りもよく、確実に指針を外すことができます。

カタログダウンロード

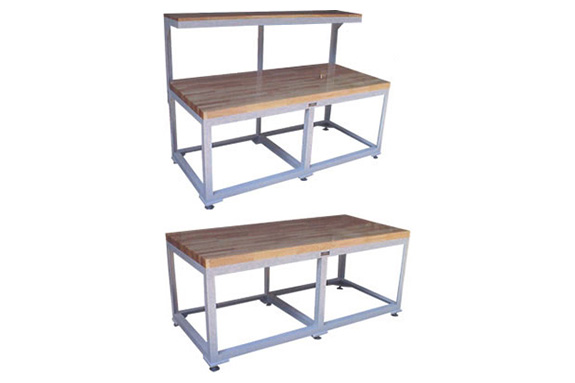

FT型

FT型

校正用作業台 FT 重量物対応


FT型校正用作業台は、集成材を使用していることにより、無垢材の1.5倍以上の強度を誇り、板表面に特殊加工を行っており、耐薬品性に優れ傷がつきにくく、重錘型圧力標準器等の重量物に対応できるように製作されています。尚、寸法及び形状は自由に製作できます。

カタログダウンロード

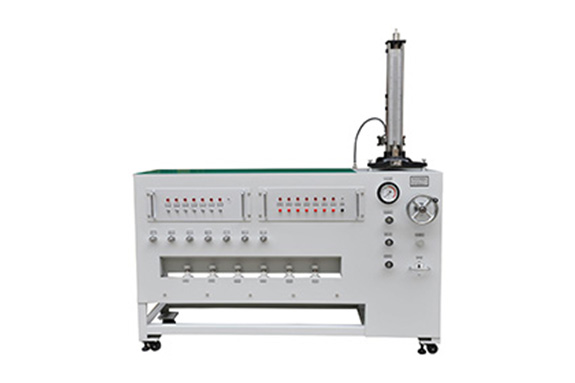

D型

D型

血圧計検査台 D 10個付用


血圧計用検査台D型は、デジタル血圧計を同時に10個検査できるように開発されました。各測定点の設定も容易で、検査台数が多い場合など短時間で効率よく作業ができます。なお、検査に使用する液柱型圧力計は、当社製品のSTD型を推奨いたします。

カタログダウンロード

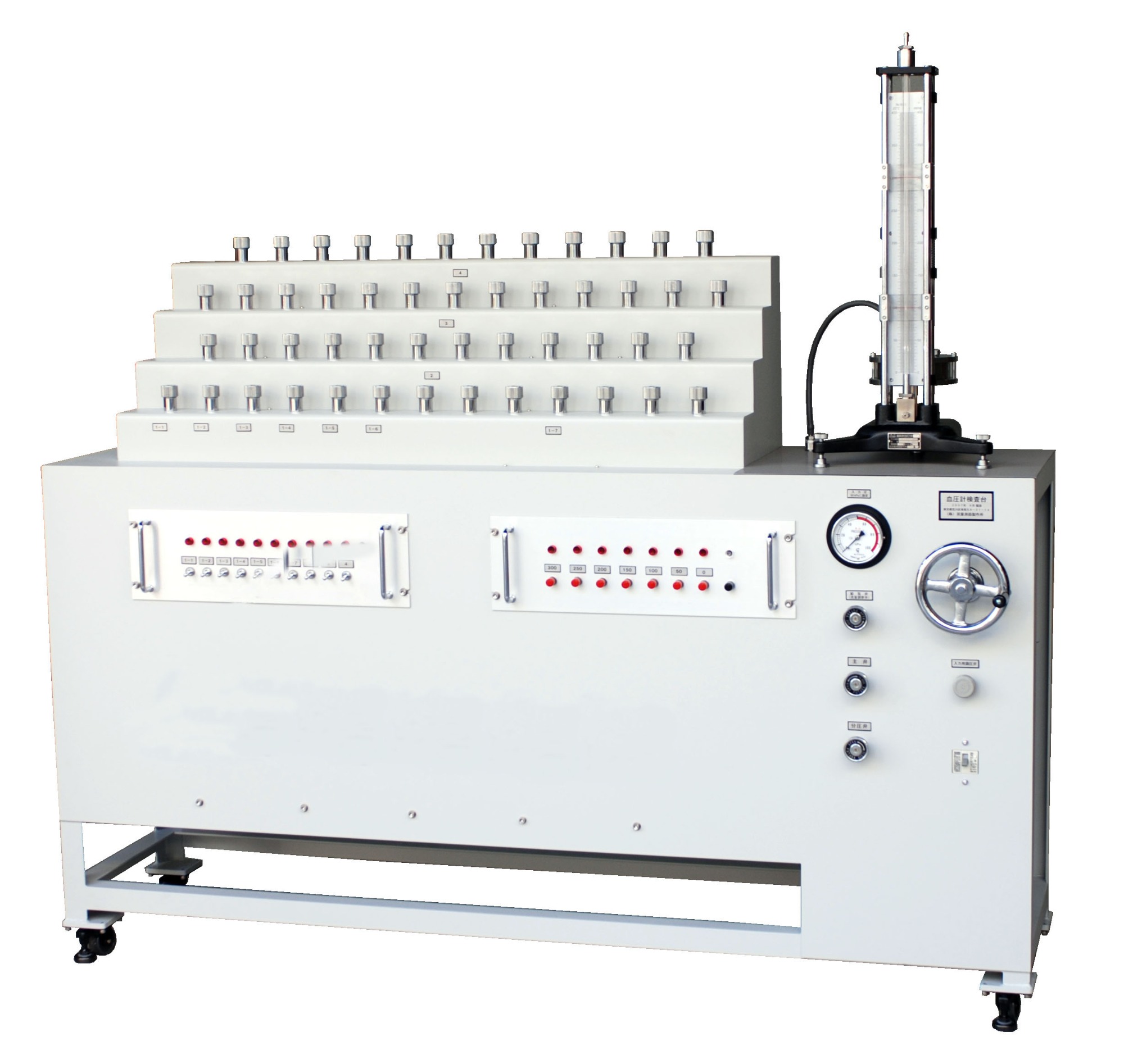

A型

D型

血圧計検査台 A 50個付用


血圧計用検査台A型は、アネロイド型血圧計を同時に50個検査できるように開発されました。各測定点の設定も容易で、検査台数が多い場合など短時間で効率よく作業ができます。なお、検査に使用する液柱型圧力計は、当社製品のSTD型を推奨いたします。

カタログダウンロード
